2016年4月22日 ACR122-U配UIDCARD客户端2.3.5版操作UID卡使用说明！

UidCard客户端使用说明

概览

此文档为Uidcard客户端使用说明，此客户端用于uidcard 数据写入。

支持环境：.net framework 3.5 以上。

支持读卡器：ACR122u

软件说明

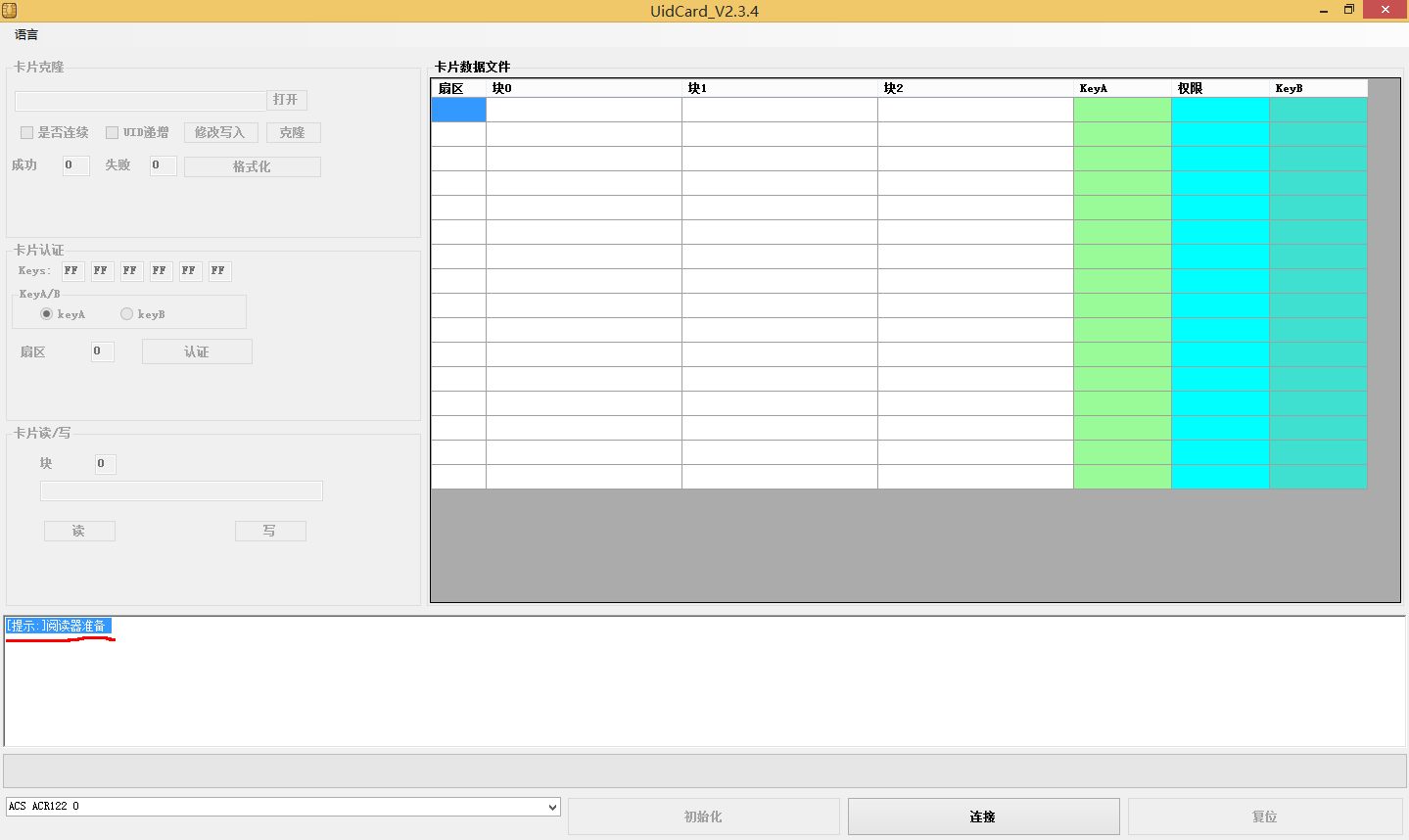

软件界面如图1，所示，整个软件分为读卡器连接区，卡片克隆区，卡片认证区，卡片块读写区，操作结果显示区。

图1



功能说明

1.   读卡器连接

连上读卡器，放上卡片，打开客户端软件，按下 初始化 按钮，初始化环境，然后最左边选择框中，选择相应读卡器名字，本例中为ASC ACR122，然后按下 连接 按钮，在结果显示区中显示成功连接，如图2 所示



图2

若要重置链接，可按下最右边的 复位 按钮。





2 卡片克隆

1. 按下 打开 按钮，在弹出的对话框中选择需要的dump文件，按下打开按钮，如图3 所示

图3















































若文件格式正确，会在结果显示框中显示dump文件加载成功，如图4所示， 同时 卡片数据文件 显示区会显示出文件内容



图4







































3．按下克隆按钮，进行卡片克隆，克隆进度随进度条显示，如图5所示，克隆并校验完成后，

图5

PS：

• 若勾选 继续 按钮，则可进行连续克隆，一张卡片结束后，根据提示更换卡片，
• 若想安全结束克隆，可在等待卡片间隙，按下 停止 按钮，克隆卡片时不得按下按钮。
• 若勾选uid递增 按钮，每次替换克隆完成后会将uid+1
• 在克隆前，请确保卡片处于出厂模式，若卡片未在出厂模式，请先使用格式化功能，格式化功能见3中描述







3 卡片格式化

点击卡片格式化按钮，可对卡片恢复出厂设置，恢复完成后，显示出厂设置UID。效果如图7所示

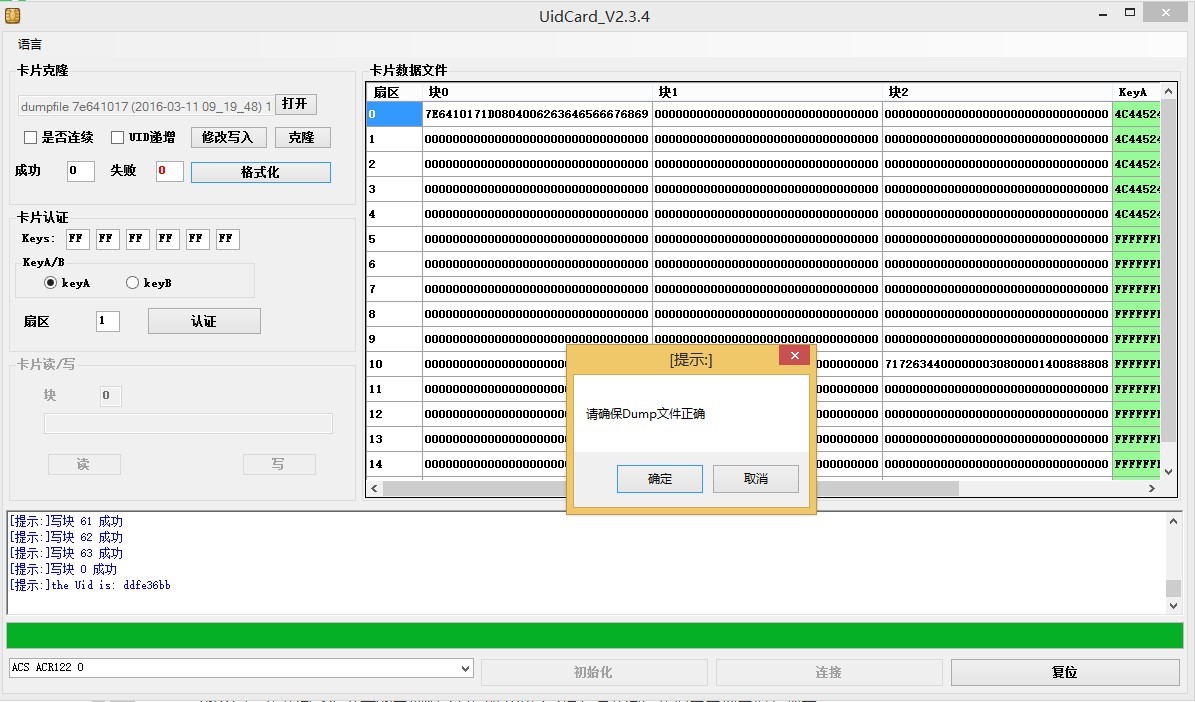

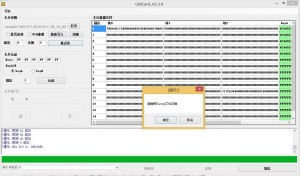

PS：格式化前，请确保卡片的内容和dump文件中的一致，按下 格式化 按钮后提示确保卡片dump文件与卡片内容一致的提示如图6所示，按确定即可继续恢复出厂设置。





图6



图7







































4 卡片认证

进入卡片认证区，填写密钥，选择keyA/KeyB，填入认证区块号，按下 认证 按钮，执行认证操作，执行完成后再结果区显示认证成功字样，如图8所示



图 8

















5块读写操作

1. 读操作：在块读写区中，写上块号，按下 读 按钮，在按钮上方的文本框中显示正确的数据。



图9









2. 写操作：在块读写区中，写上块号，在文本框中写入数据（注意数据长度为16），按下 写 按钮，写完成后会在结果显示框中显示写入成功

                             图10

6修改密码

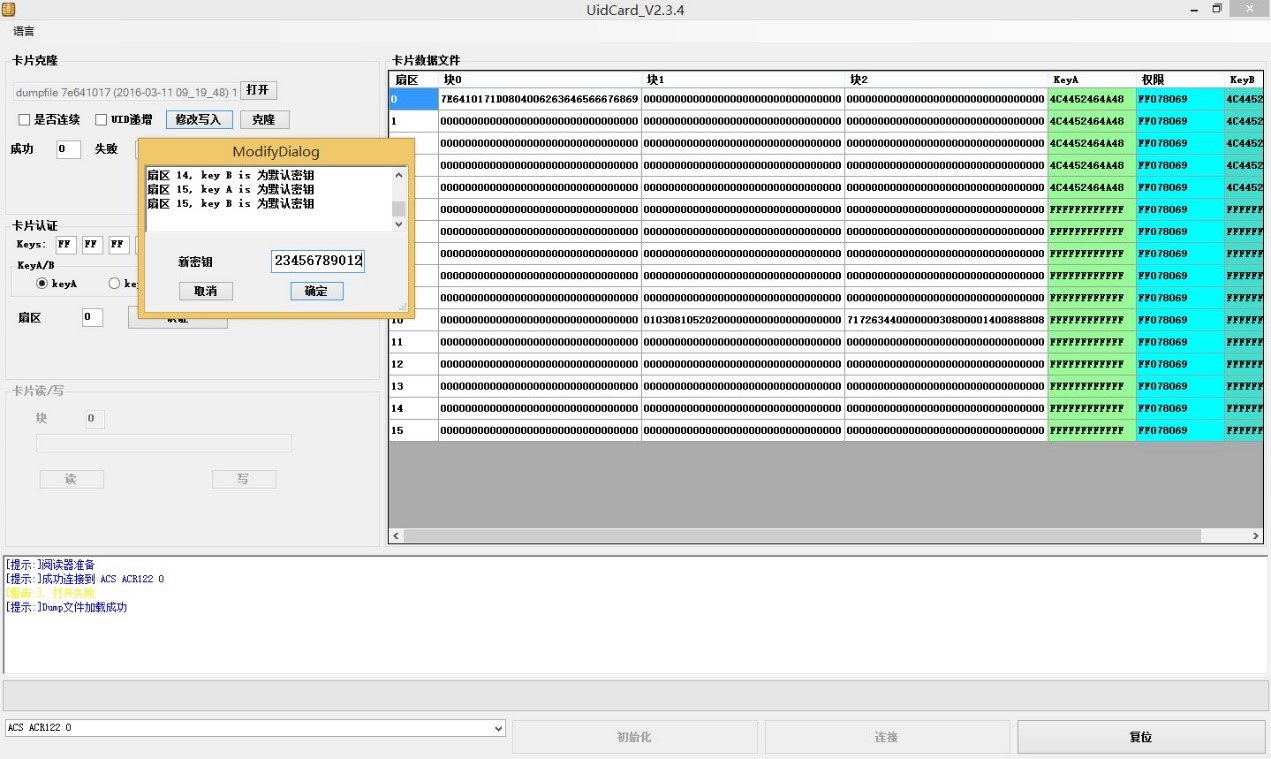

修改写入 按钮为修改默认 密码 写，按下按钮后，若发现dump文件有默认 密码，软件弹出提示框，修改密码后，按下确定按钮，会弹出保存文件对话框，填入新密码的文件名后自动保存，然后进行写入。写入时勾选 是否连续 与UID递增 同样有效。



图11



7操作区修改数据





打开dump文件，在右侧dumpfile显示区域，双击区块就可以修改数据。但是0扇区0块还是要按照规则来改，不能乱改，否则卡片会锁死。



图12
