2018年2月9日 技术分享:教你如何检测标签频率
在电子技术领域内,频率是一个最基本的参数,频率与其他许多电参量的测量方案、测量结果都有很密切的关系。频率信号具有抗干扰性强、易于传输的特性,而且可获得较高的测量精度。因此,频率的测量其精度是一个很重要的指标。
例如:二代身份证上RFID的规格 ,13.56MHz高频芯片 协议是ISO14443B
用频率测试仪可以检测出来的。

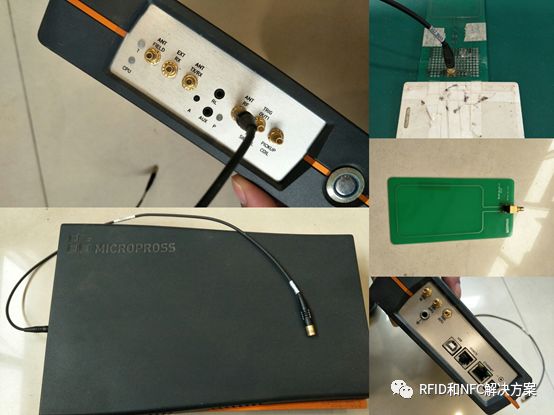

下面,小君君用铜天线标签带你一步步看懂用MICROPROSS分析仪器操作,系统测试工具来测试它的频率→→→
首先第一步:连接好设备个端口,找出软件点击进入 界面 如下图 所示:

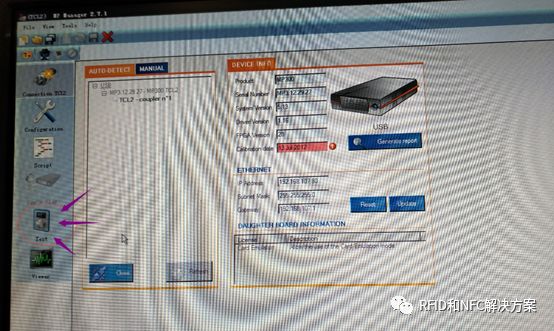

接下来点击左侧菜单栏 中的 ”TEXT” 如下图 所示:

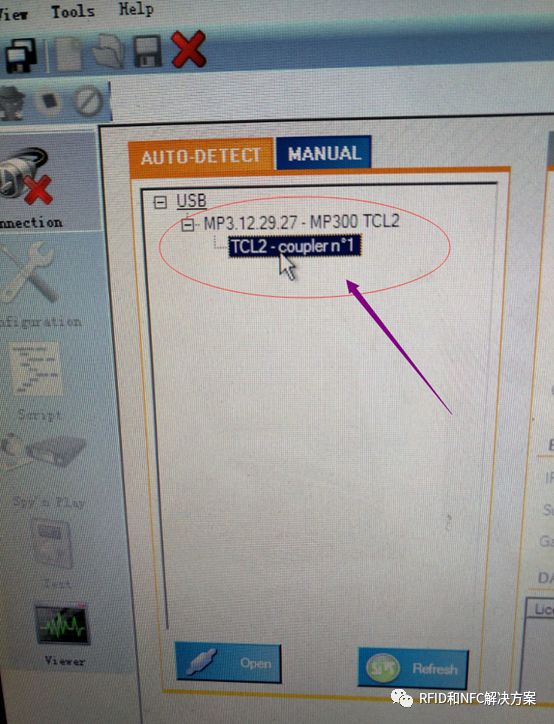

再接着:鼠标左击“TCL2 COUPLER N`1”进入 下一步骤:

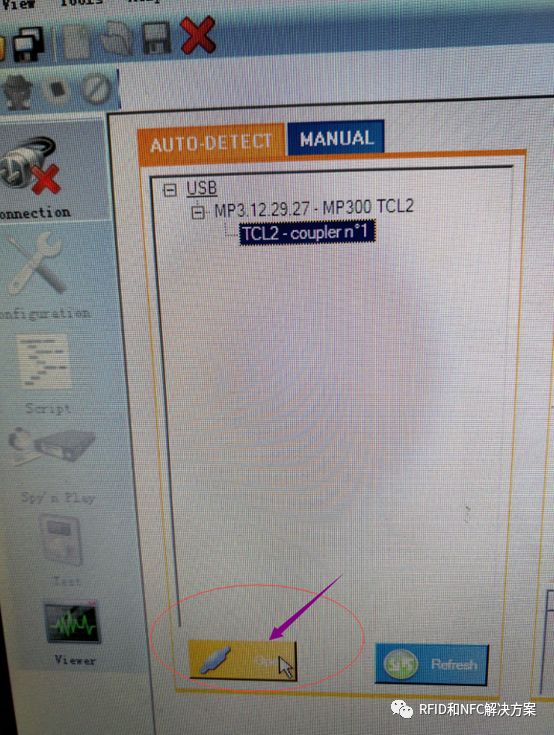

左击右下方的 “OPEN” 打开

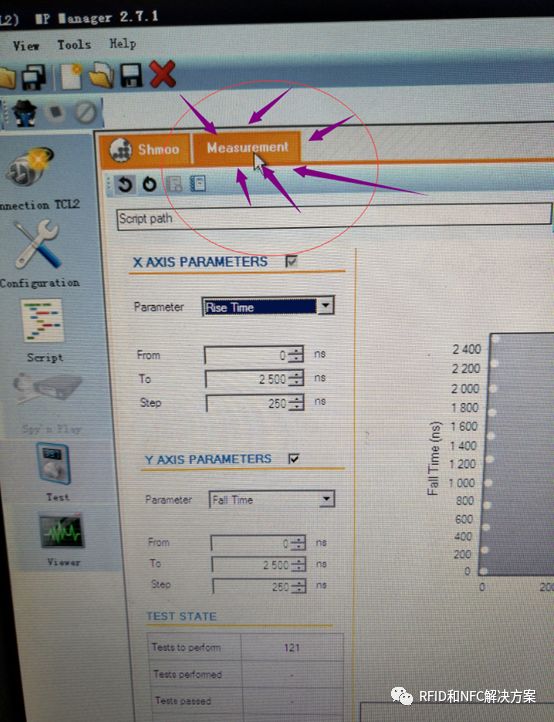

进入下一个环节操作 点击进入”MEASUREMENT”

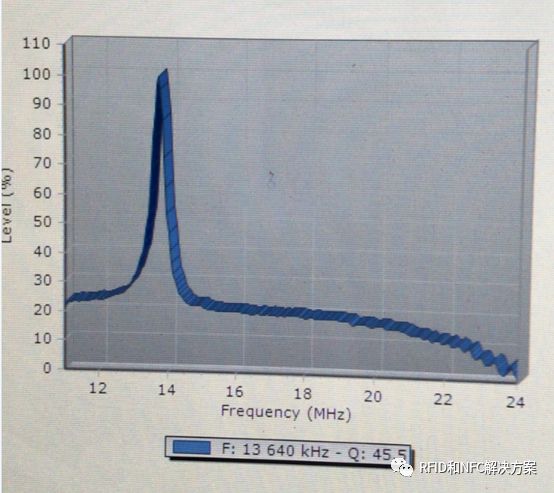

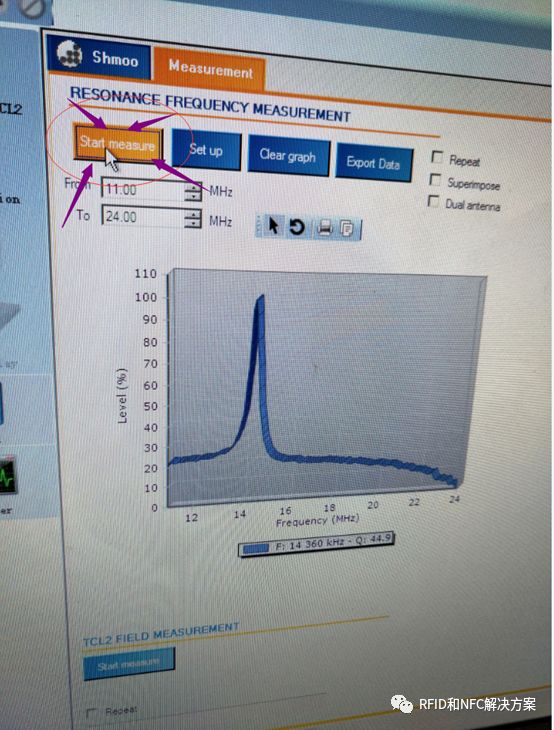

最后一步放入标签 点击“STARTMEASURE” 进行标签的检测分析 如图中所示 的曲线图 和下方的 频率 测试 结果就出来了!!!!
AT LAST FINALMENT IT IS A RESULT :
一小段小君君的工作视频分享给大家:
(建议使用WIFI观看 土豪们随意)

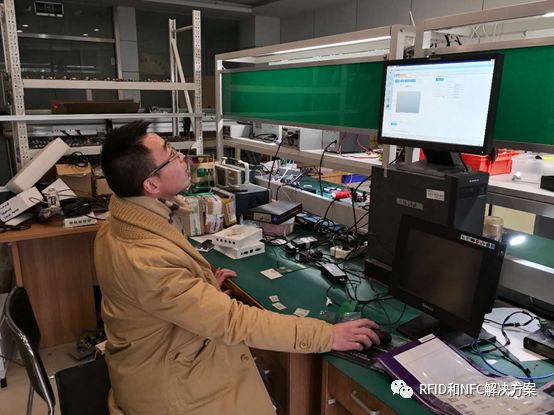

(工作中的 小君君^_^)

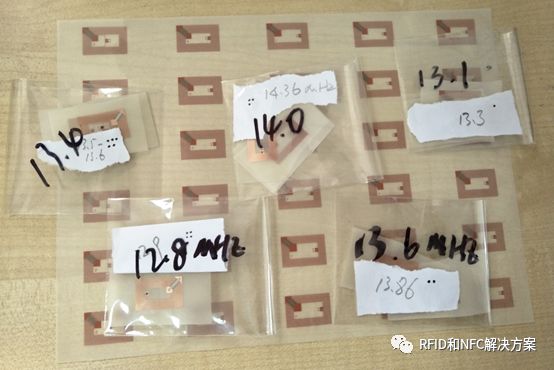

(铜天线芯片标签频率测试结果)
值得关注的是,在13.56MHz频段中主要有ISO14443和ISO15693两个标准来组成,ISO14443俗称Mifare 1系列产品,识别距离近但价格低保密性好,常作为公交卡、门禁卡来使用。ISO15693的最大优点在于他的识别效率,通过较大功率的阅读器可将识别距离扩展至1.5米以上,由于波长的穿透性好在处理密集标签时有优于超高频的读取效果。
特性:
1. 工作频率为13.56MHz,该频率的波长大概为22m。
2. 除了金属材料外,该频率的波长可以穿过大多数的材料,但是往往会降低读取 距离。标签需要离开金属4mm以上距离,其抗金属效果在几个频段中较为优 良。
3. 该频段在全球都得到认可并没有特殊的限制。
4. 感应器一般以电子标签的形式。
5. 虽然该频率的磁场区域下降很快,但是能够产生相对均匀的读写区域。
6.该系统具有防冲撞特性,可以同时读取多个电子标签。
7. 可以把某些数据信息写入标签中。
8. 数据传输速率比低频要快,价格不是很贵。
主要应用:
1.图书管理系统的应用
2.瓦斯钢瓶的管理应用
3.服装生产线和物流系统的管理和应用
4.三表预收费系统
5.酒店门锁的管理和应用
6.大型会议人员通道系统
7.固定资产的管理系统
8.医药物流系统的管理和应用
9.智能货架的管理
10.珠宝盘点管理
11.智能餐厅及一些无人门店的应用和管理 等等 。
基于ISO15693 和ISO14443 的RFID ,工作频率都为13.56MHz,可以完成对ISO15693/ ISO14443标签的寻卡、防冲突、选择卡、密码下载和校验、修改密码和读写操作等。
